Arames e cordoalhas para cabos linhas de transmissão

DESCRIÇÃO / CARACTERÍSTICAS

Os Arames e cordoalhas são galvanizados de baixo teor de carbono para utilização em linhas de transmissão e distribuição de energia (contrapeso).

BENEFÍCIOS / VANTAGENS

Esse tipo de arame e cordoalha dispõe uma menor propensão à corrosão e melhor condutibilidade elétrica, além de serem produzidos de acordo com os mais rígidos padrões de qualidade.

APLICAÇÕES / SOLUÇÕES

Energia

Veja onde encontrar este produto

Encontre um revendedor ou fale em um dos nossos canais de atendimento.

Especificações e Materiais

Arames e cordoalhas para cabos linhas de transmissão
Diâmetro
nominal do
fio (mm)
Tolerância
(mm)
Peso mínimo da
camada de zinco
(g/m)
Diâmetro
nominal
cordoalha
(mm) (pol)
Seção nominal
da cordoalha
mm2
Peso nominal da
cordoalha
(kg/km)
Carga mínima
de Ruptura da
cordoalha
kN (kgf)
Lance (faixas nominais por
carretel com tolerância de +/- 5%) (m)
A B SM mín. máx.
1,57 ± 0,08 155 310 4,76
(3/16)
13,55 108 8.452
(860)
3000 7.500
2,03 ± 0,08 185 370 6,35
(1/4)
22,66 180 14.012
(1430)
3000 5.000
2,64 ± 0,10 245 490 7,94
(5/16)
38,32 305 23.798
(2430)
2500 2.950
3,05 ± 0,10 260 520 9,52
(3/8)
51,14 407 30.915
(3160)
1800 2.200
3,68 ± ± 0,13 275 550 11,11
(7/16)
74,45 594 41.591
(4250)
1200 1.500
4,19 ± 0,13 275 550 12,70
(1/2)
96,52 768 53.823
(5500)
900 1.150



Diâmetro nominal
do fio zincado
(mm)
Tolerância
(mm)
N.º BWG Seção
nominal
mm2
Peso nominal
(kg/km)
Carga mínima
de ruptura
(N)
Peso mínimo da
camada de zinco
BB Classe A Classe B
2,11 ± 0,08 14 3,50 27 1.220 215 425
2,77 ± 0,10 12 6,03 47 2.110 245 490
3,05 ± 0,10 11 7,31 57 2.560
3,40 ± 0,10 10 9,08 71 3.200
3,76 ± 0,10 9 11,10 87 3.910
4,19 ± 0,10 8 13,79 108 4.850
5,16 ± 0,10 6 20,91 164 7.340
6,05 ± 0,10 4 28,75 225 10.100
Nota: para se obter cargas de ruptura em kgf basta dividir os valores em N por 9,81.
BWG = Escala Birmingham Wire Gauge



PREECE
Ø A B
1,57 2,0 3,5
2,03 2,0 3,5
2,64 2,5 4,0
3,05 3,0 5,0
3,68 3,5 6,0
4,19 3,5 6,0

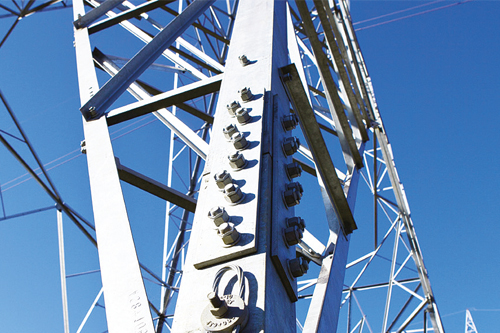

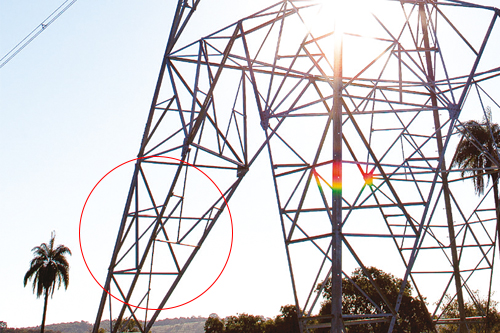

Fotos
