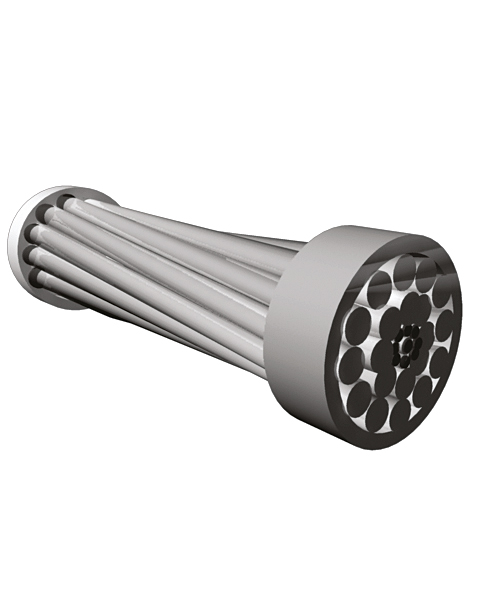

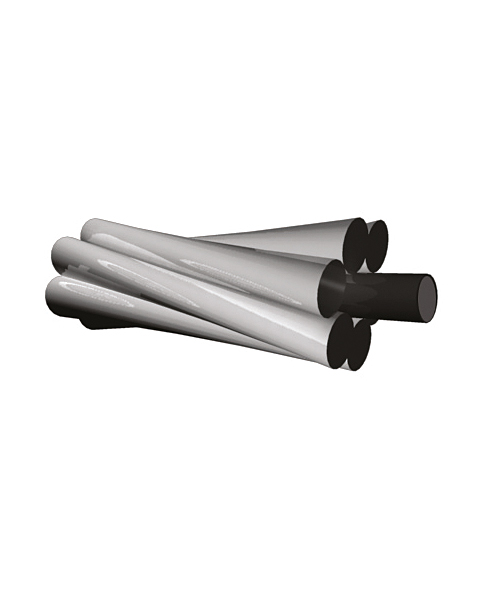

Arames e cordoalhas para alma de cabo de alumínio (ACSR)

DESCRIÇÃO / CARACTERÍSTICAS

Os Arames e cordoalhas para alma de cabo de alumínio (ACSR) são utilizados para dar suporte e sustentação aos cabos que são condutores de energia elétrica.

BENEFÍCIOS / VANTAGENS

Este tipo de Arame possui uma produção de alta tecnologia, possui um acabamento de zincagem dupla para aumentar a resistência e durabilidade do produto, além de contar com as certificações da ABNT, ou seja,  produzidos de acordo com os mais rígidos padrões de qualidade.

APLICAÇÕES / SOLUÇÕES

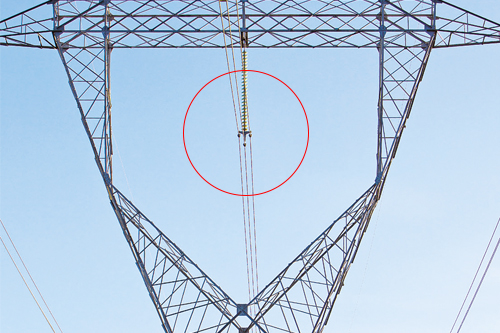

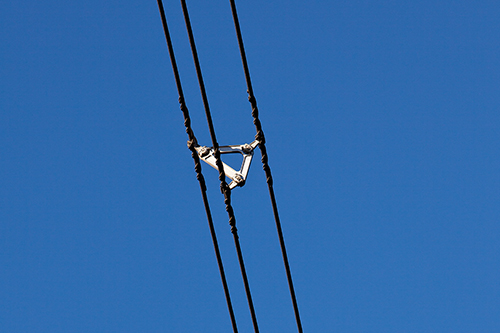

Energia

Veja onde encontrar este produto

Encontre um revendedor ou fale em um dos nossos canais de atendimento.

Especificações e Materiais

Arames e cordoalhas para alma de cabo de alumínio (ACSR)
Composição química do aço
Elemento Teor %
Carbono 0,50 a 0,85
Manganês 0,50 a 1,10
Silício 0,10 a 0,35
Fósforo, máx. 0,035
Enxofre, máx 0,045



CARACTERÍSTICAS FÍSICAS E MECÂNICAS NOS FIOS ANTES DO ENCORDOAMENTO
Diâmetro
nominal do
fio zincado
(mm)
Tolerância
(mm)
Peso mínimo da
camada de zinco
(g/m2)
Tensão mínima a 1%de  alongamento
(MPa)
Limite mínimo de
resistência à tração
(MPa)
Alongamento mínimo na
ruptura em 250 mm (%)
A B A B A B A B
1,24 a 1,52 + 0,04
– 0,03
185 370 1310 1240 1450 1.380 3,0 3,0
1,53 a 1,90 200 400 1310 1240 1450 1.380
1,91 a 2,28 ± 0,05 215 430 1310 1240 1450 1.380
2,29 a 2,64 230 460 1280 1210 1410 1.340 3,5
2,65 a 3,05 245 490 1280 1210 1410 1.340
3,06 a 3,56 + 0,08
– 0,05
260 520 1240 1170 1410 1.340 4,0
3,57 a 4,57 + 0,10
– 0,08
275 550 1170 1100 1380 1.280 4,0
4,58 a 4,82 305 610 1170 1100 1380 1.280
Nota: para se obter tensões em kgf/mm2, basta dividir os valores em MPa por 9,81.
